一.产品概述

 电（气）动插板门适用于锅炉冷、热风道或烟道需要关断介质流向的场合。该产品工作可靠、启闭灵活、密封严密，是火电厂锅炉系统中的重要辅机配套设备。可根据用户提供的技术要求设计制造及选用不同的材质，电动插板门采用丝杆传动，气动插板门采用气缸推动，具有运转灵活无卡涩，密封性能好等特点．设备在高温状态下工作可靠、启闭灵活、关断严密，且强度高，刚性好，坚固耐用，目前已广泛应用于全国各大火力发电厂。

二.结构简介

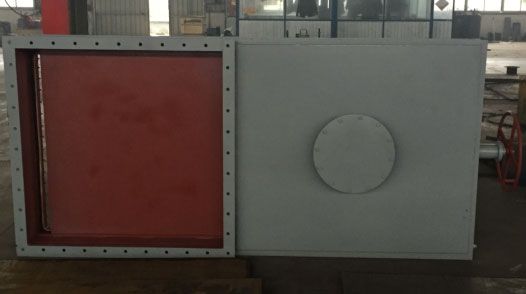

1. 插板门采用全封闭式结构设计，插板开启后位于另一侧密闭的检修室内。

2．插板采用专用的整平板，并对插板的密封面进行车铣切屑加工,密封间隙小,密封性能好。

3. 插板门与现场管道连接方式可以为法兰螺栓连接、插入反法兰焊接或管道直接对焊连接。

4. 电动插板门由启闭电动装置驱动螺杆副旋转产生轴向移动，再经过导向传动螺杆套带动插板移动，抽出或推入插板，完成插板的开启或关闭动作，运行平稳可靠。

5. 气动插板门由启闭气缸插入壳体内拉动或推动插板的开启或关闭。

6. 电动（气动）插板门开启或关闭通过安装在插板二侧面上的滑动滚轮，使插板限制在轨导内运行，采用优化设计方案，插板移动平稳轻便，驱动力矩小。

7. 插板门可以远距离操作或程序控制，有DCS远控接口。其中电动插板门配套机电一体化电动装置，可就地和远控操作，并配带手轮操作机构；气动插板门配套气缸并提供控制箱，可就地和远控操作。

三.技术参数

1.型号表示方法：

电动插板门   DZM（型号)-W(宽度)×H(高度)

气动插板门   QZM（型号)-W(宽度)×H(高度)

安装位置：水平风道、垂直风道、倾斜风道。

2.流通介质：冷、热空气或其它气体。

3.设计耐压：0.35MPa

4.设计耐温：≤550℃

5.内泄漏率: ≤0.5%；外泄漏率：0

6.电动插板门：电源 交流三相三线~380V/50Hz或由用户确定

气动隔绝门：电源  交流~220V/50Hz   气源  压缩空气0.4MPa-0.8MPa

四.供货范围

包括插板门本体、驱动装置（电动装置或气动装置）和其它附件。

五.订货需知

电（气）动插板门规格中的宽(W)、高(H)或内径(D)是指门框的内径尺寸，长度(L)是指电（气）动插板门两安装法兰面间的长度尺寸。可按用户要求设计电动隔绝门的宽(W)、高(H)或内径(D)及长(L)的尺寸。电（气）动插板门在订货时须提出使用工况参数：

1．接口尺寸，工作介质，介质流向

2．更高工作压力（P)Pa，更高工作温度（t)℃

3．管路方向（水平/垂直/倾斜）

4．门板开启方向，要求启闭速度

5．安装位置（室内/室外）

6. 操作方式：电动/气动或手动

7．与管道间的连接方式（焊接/法兰连接）

8. 订货前供方提供安装总图给需方确认
